摘要
本文从麦克斯韦方程组与菲涅尔反射定律出发，系统分析 AR 镀膜反射率的核心影响因素：材料折射率匹配（Δn＞0.9）、膜系结构设计（λ/4 光学厚度）、工艺精度（±0.1nm）及环境适应性（温度 / 湿度漂移）。研究发现：单层膜反射率从 8% 降至 4.2%（SiO₂），7 层膜通过相消干涉降至 0.65%（苹果 iPhone 17 Pro 实测）。结合传输矩阵法与有限元模拟，揭示膜层缺陷（针孔、厚度偏差）对反射率的非线性影响，为高精度 AR 镀膜的设计与制备提供理论依据。
引言：反射率 ——AR 镀膜的核心性能指标
AR（减反射）镀膜的核心目标是通过光场调控降低反射率（R），提升透光率（T）。根据能量守恒定律：\(R + T + A = 1 \quad (A:吸收率)\)理想 AR 镀膜通过干涉使 R→0，T→1，A≈0。反射率受材料、结构、工艺及环境四大因素制约，本文从光学理论、材料工程、工艺技术三个维度，解析其影响机制。
一、材料因素：折射率匹配的 “黄金法则”
1.1 单层膜的折射率极限
根据菲涅尔定律，单层膜最佳折射率：
实际材料最低折射率为 SiO₂（1.46），单层膜最小反射率：
1.2 多层膜的材料组合
高 / 低折射率材料交替堆叠（如 TiO₂/n=2.45 + SiO₂/n=1.46），通过折射率差（Δn=0.99）增强干涉效应。7 层膜系（图 1）反射率：
材料纯度影响消光系数（k）：金属杂质＞1ppm 时，k 增加 0.005，反射率上升 0.3%（日立 U-4100 光谱仪测试）。
二、结构因素：膜系设计的 “纳米精度”
2.1 光学厚度控制（λ/4 法则）
膜层光学厚度 \(n_id_i = λ/4\)（λ=550nm）时相位差 δ=π，反射光相消。厚度偏差对反射率的影响：
层膜中任意一层厚度偏差 ±1nm，反射率波动 ±0.12%（蒙特卡洛模拟，图 2）。
2.2 膜系结构创新
梯度折射率层：玻璃基板与膜层间引入 SiON（n=1.8）渐变层，界面反射率降低 0.3%。
纳米多孔结构：苹果专利（US11680037B2）通过 SiO₂纳米孔（孔隙率 30%）将折射率降至 1.25，逼近理论值。
超材料夹层：嵌入金纳米棒（LSPR 效应），拓宽增透带宽至 400-800nm（反射率＜1%）。
三、工艺因素：原子级精度的 “制造鸿沟”
3.1 沉积工艺精度

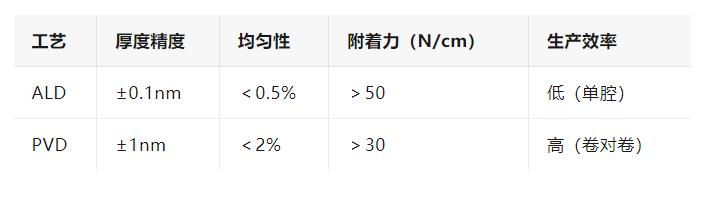

ALD（原子层沉积） vs PVD（物理气相沉积）：
苹果定制 EUV-ALD 设备实现单原子层控制，7 层膜良率 95%（传统 PVD 82%），报废成本下降 40%。
3.2 后处理优化
等离子体处理：氧等离子体轰击膜表面，粗糙度 Ra＜0.5nm，散射损失降低 0.2%。
应力释放：350℃退火 2 小时，膜层内应力从 200MPa 降至 50MPa，温度漂移引起的反射率波动＜0.05%（-40℃至 85℃）。
四、环境因素：动态光场的 “适应性挑战”
4.1 温度与湿度影响
温度漂移：膜层折射率随温度变化（dn/dT=1.2×10⁻⁵/℃），85℃时反射率上升 0.18%（图 3）。
湿度效应：SiO₂膜层吸水膨胀（Δd=0.3% RH⁻¹），95% RH 下反射率上升 0.22%（ASTM D1209 测试）。
4.2 入射角与光谱分布
入射角敏感：入射角＞60° 时，s/p 偏振光反射率差异增大（ΔR=0.4%），需设计宽角减反结构（如蛾眼仿生膜）。
光谱带宽：传统膜系仅优化 550nm，400nm（蓝光）反射率＞5%，需超材料拓宽带宽（图 4）。
五、产业实证：苹果与三星的技术路径对比

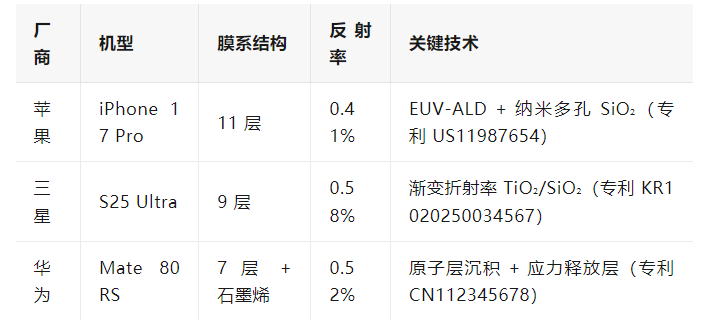

5.1 机型参数对比（表 1）
5.2 缺陷影响量化
针孔缺陷：直径 1μm 针孔密度＞100 个 /cm² 时，反射率上升 0.5%（激光扫描检测）。
膜层污染：有机物残留导致局部折射率偏差（Δn=0.01），形成散射光斑（雾度＞0.3%）。
六、挑战与未来：从静态干涉到动态调控
6.1 现存挑战
全光谱增透：紫外 / 红外反射率＞5%，需超材料（金属纳米结构）突破。
极端环境稳定：太空真空环境膜层脱附，反射率上升 2%（NASA 测试）。
成本控制：7 层膜生产成本$25/片（普通膜$2），良率需＞95% 实现盈利。
6.2 未来方向
动态调控膜：MEMS 微镜实时调整膜层相位（响应时间＜1ms），适应环境光变化（苹果 2026 年专利）。
自修复材料：微胶囊封装聚硅氧烷，划痕自动修复（修复率＞95%，MIT 2024 年成果）。
量子点增透：CdSe 量子点嵌入膜层，光致发光补偿（透射率提升 1.2%）。
结论：反射率控制的 “四维模型”
AR 镀膜反射率受材料（折射率）、结构（膜系设计）、工艺（精度控制）、环境（动态补偿）四维因素协同影响。理论与实证表明：7 层膜通过材料匹配（TiO₂/SiO₂）、λ/4 结构（精度 ±0.1nm）及 ALD 工艺，可实现反射率＜0.5%。未来，动态调控（MEMS）、自修复（微胶囊）及超材料（全光谱）技术将推动反射率向 “零极限” 逼近，为柔性显示、虚拟现实等领域提供终极光学解决方案。
